مقدمه مقاله

پوش باتن در واقع یک سوئیچ ساده می باشد که برای کنترل برخی از فعالیتها یا اعمال فرمان مورد استفاده قرار می گیرد. بیشتر در مداران دارای کنتاکتور برای دادن فرمان از این تجهیزات استفاده می شود.

خرید انواع پوش باتن

محصول مرتبط با این مقاله

پوش باتن / شستی چیست؟

پوش باتن در واقع یک سوئیچ ساده می باشد که برای کنترل برخی از فعالیتها یا اعمال فرمان

مورد استفاده قرار میگیرد. درمدارهای دارای کنتاکتور، اغلب برای دادن فرمان لحظه ای شروع به

کار و یا قطع و همچنین تغییر حالت مدار از آن استفاده می شود.با وارد کردن فشار به شستی

تمام کنتاکت ها تغییر وضعیت می دهند و با حذف فشار وارد شده به آن  دوباره به حالت اول خود

بر می گردند.شستی

معمولاً از شستی های به رنگ قرمز به عنوان قطع کننده و از رنگ مشکی یا سبز به عنوان

استارت در مدار استفاده می شود.

شستی استارت
شستی استارت به عنوان وصل                کننده کننده مدار
شستی قرمز به عنوان قطع کننده مدار
پوش باتن استپ به عنوان قطع                    کننده مدار

دسته بندی انواع پوش باتن از نظر شکل ظاهری و مکانیزم عملگر

این تجهیزات از نظر نوع عملگر به سه دسته :

1-عادی 2- با عملگر چندگانه3- شستی قارچی  تقسیم می شوند

پوش باتن با عملگر عادی در انواع شکل  دایره، مربع و مستطیل  به صورت هم سطح و یا بر

جسته و با لبه ی محافظ در رنگ های قرمز،سبز،مشکی،زرد،آبی ساخته می شوند.شستی

های با مکانیزم عملگر عادی  برای کارهایی مانند راه اندازی، ایجاد تغییر در مدار، توقف و به

عبارت کلی برای تمام حالت های عادی و غیر  اضطراری استفاده می شود.در حالت های

اضطراری باید از پوش باتن  قارچی که دیاگرام متفاوتی دارند استفاده کرد.

شکل ظاهری شاستی های عادی با توجه به محیط و دیگر اجزای تابلو برق انتخاب می شود.

این تجهیزات  میتوانند به صورت هم سطح یا برجسته و یا با محافظ باشند.همچنین این شاستی

ها  میتوانند بصورت چراغ دار و یا بدون چراغ باشند.در صورت استفاده از شستی با عملگر تک،

برای هر فرمان، باید یک کلید فشاری روی تابلو نصب کرد که باافزایش تعداد فرمان ها، ضمن

افزایش تعداد، زمان سیم بندی و کنترل برای کاربر نیز سخت تر می شود. برای رفع مشکلات

فوق، عملگرهای چندگانه در شستی ها قرارداده شده است. با این کار می توان تعداد فرمان

های مجزا و بیشتری را در یک قاب شاستی قرار داد. این کار از حجم سیم بندی، ابعاد تابلو و

هزینه ها می کاهد.

پوش باتن

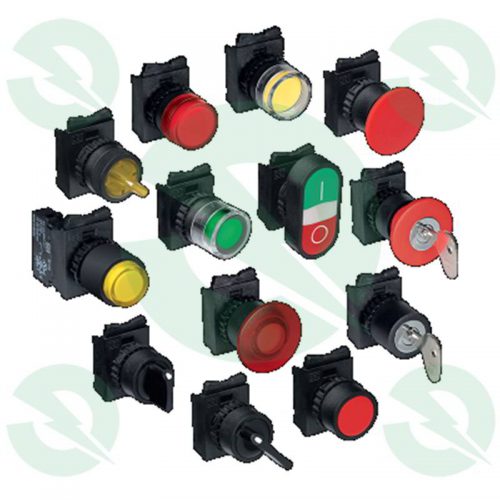

انواع شستی

کلید امرجنسی یا کلید قارچی

پوش باتن قارچی که به اصطلاح emergency push button نیز گفته میشوند یک شاستی با

عملگر بزرگ و قارچی شکل میباشد و مکانیزم عمل آن طوری میباشد که با بسرعت و بدون

نیاز به دقت بالا و حتی با پرتاب اشیا تحریک شود.شستی  قارچی نیز همانند شاستی های

عادی در رنگ ها و مدل های مختلف ساخته شده و در موارد غیر اضطراری نیز استفاده می

شوند. در تصویر یک شستی قارچی استپ قرمز رنگ را مشاهده می کنید.پوش باتن قارچی

غیر قفل شو و بدون چراغ با رنگ های غیر از قرمز، در تاسیسات به عنوان شاستی های عادی

نیز استفاده می شوند.نمونه ی بارز استفاده از این تجهیزات، مدارهای کنترل با دو دست است.

در مواردی که باید از ماشین های خطرناک فاصله گرفته و مطمئن شویم که هیچ قسمتی از بدن

در محدوده ی خطر باقی نمی ماند، از روش فرمان با دو دست استفاده می شود.در این موارد

معمولا دو شستی قارچی بدون چراغ، غیر قرمز و غیر قفل شو با فاصله ی مشخص و دور از محیط

خطرناک قرار داده می شود. این فاصله باید بگونه ای باشد که یک شخص نتواند هردو شستی را

با یک دست تحریک کند. در تصویر زیر ایستگاه کنترل با دو دست توسط دو عدد شستی قارچی

غیر اضطراری را مشاهده می کنید.

پوش باتن

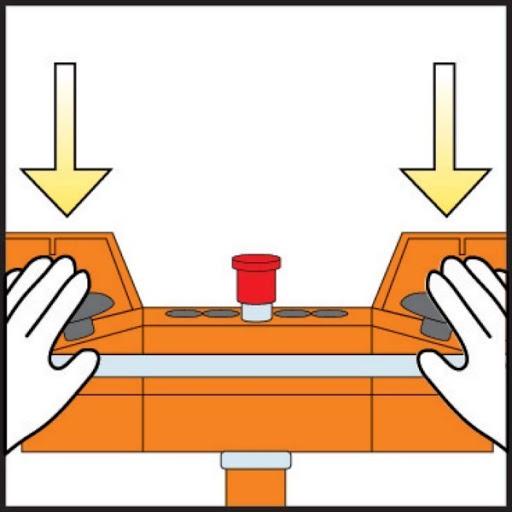

استفاده از پوش باتن قارچی به عنوان کنترل دو دست

انواع شستی قارچی

پوش باتن قارچی به دوصورت معمولی و قفل شو ساخته میشود،شستی های قفل شو از نظر

راه اندازی مجدد به سه گروه کششی،چرخشی یا  و سوئیچ دار یا و از نظر اعلام سیگنال در مدل

های صوتی و نورانی تولید می شوند. شستی اضطراری را می توان به صورت تکی، داخل جعبه

های استاندارد، روی ماشین آلات و یا در تابلو برق ها نصب کرد.

در شستی استپ قارچی معمولی مکانیزم قفل وجود ندارد.این شستی ها بعد از تحریک و برداشتن

نیروی دست، توسط فنرهای داخلی به حالت اول برمی گردند؛ یعنی مدار را خاموش می کنند اما

هیچ تضمینی برای راه اندازی مجدد آن ندارند. شستی های قفل شو برای اطمینان از این که ماشین

به صورت خودکار و یا توسط دیگران راه اندازی نخواهد شد،بعد از تحریک به صورت قفل باقی می مانند.

طبق شکل زیرخارج کردن این شستی ها ازحالت قفل در مدل های متنوع مانند

1-پوش باتن قارچی با عملکرد معمولی

2-در این حالت یک علامت دایره در مرکز شستی قارچی نماینگر این موضوع است که برای اینکه

شستی را از حالت قفل در بیاوریم باید ابتدا کلگی را به سمت بیرونبکشیم

3-در این حالت یک علامت فلش در جهت عقربه های ساعت در روی کلگی پوش باتن قارچی بیانگر

موضوع است که برای اینکه شستی را از حالت قفل در بیاوریم باید ابتدا کلگی را در جهت عقربه ها

ی ساعت بچرخانیم

4- در تاسیسات بسیار مهم و مواردی که قطع اضطراری خرابی هایی در پی خواهد داشت، باید از

نوع سوئیچ دار استفاده شود.

 پوش باتن
