سمافور تابلویی چراغ دار چیست؟

SEMAPHOR PARLAK سمافور پارلاک

در تابلوهای الکتریکی برای نمایش مسیر جریان برق و وضعیت تجهیزات و … از دیاگرام‌های تک خطی روی تابلو برق استفاده میکنند. طبق شکل زیر این دیاگرام‌ها شامل خط‌ها، علائم الکتریکی، کلیدهای فرمان، کلید مقایسه‌ای یا discrepancy switch و ادوات اخباری مانند چراغ سیگنال؛ سمافور و … هستند.با استفاده از میمیک دیاگرام تابلو برق می‌توان وضعیت کل سیستم و تجهیزات آن را مشاهده کرده و در صورت نیاز دستورات لازم را صادر کرد.

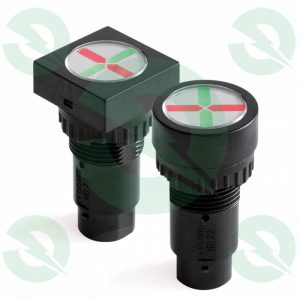

PSB 22- 35 RC 110V PARLAK

PSB 22-35 SC 110V PARLAK

چراغ سیگنال با خاموش و روشن شدن تنها می‌تواند دو وضعیت را نمایش داده و برای استفاده در دیاگرام‌ مسیر جریان  مناسب نیست. در صورتی که تجهیزات استفاده شده مانند بریکر، سکسیونر، شیرهای برقی و … بیش از دو حالت داشته  باشند، می‌توان از سمافور استفاده کرد.سمافور با مدل‌های مختلف مانند مکانیکی، الکترومکانیکی و سمافور چراغ‌دار برای نمایش پیوستگی و یا عدم پیوستگی در خطوط مسیر جریان استفاده می‌شود. به عنوان مثال در تصویر زیر، استفاده از سمافور های مکانیکی در نمایش وضعیت سکسیونر اصلی و زمین را مشاهده می‌کنید.

سمافور چراغ‌دار:

در این مدل از سمافور از  چند چراغ LED با رنگ و حالت‌های مختلف استفاده می‌شود. سمافورهای چراغ‌دار فاقد هر گونه سیستم مکانیکی بوده و به صورت نورانی می‌توانند حالت‌های وصل، قطع و خطا را  نمایش دهند. تعداد حالت‌ها و ترمینال‌های موجود در این سمافور ممکن است با توجه به برند متفاوت باشد.به عنوان مثال و طبق تصویر زیر، روشن شدن خط سبز می‌تواند برای نمایش حالت قطع، روشن شدن خط قرمز برای حالت وصل و روشن شدن هر دو به صورت هم‌زمان برای نمایش حالت خطا استفاده شود.

SEMAPHOR PARLAK

مزایای سمافور تابلویی چراغ دار

سمافور چراغ‌دار در مقابل نمونه‌های الکترومکانیکی دارای مزایای خاصی از جمله موارد زیر هستند:

• به علت عدم وجود قطعات مکانیکی، عمر بالایی داشته و در مقابل نفوذ اجسام خارجی مقاوم‌تر است.
• در مدل‌های جریان مستقیم و متناوب با ولتاژهای مختلف ساخته می‌شود.
• روشن شدن لامپ‌ها امکان تشخیص سریع وضعیت سمافور را فراهم می‌کند.
• می‌توان از رنگ‌های مختلف در سمافور استفاده کرد.
